MECANISMO INVENTOR

Mecanismo 748 (mecanismo de alavanca articulada com parada) página 460 do livro "ARTOBOLEVSKI, I. I.; Mecanismo en la tecnica moderna - volume 1".

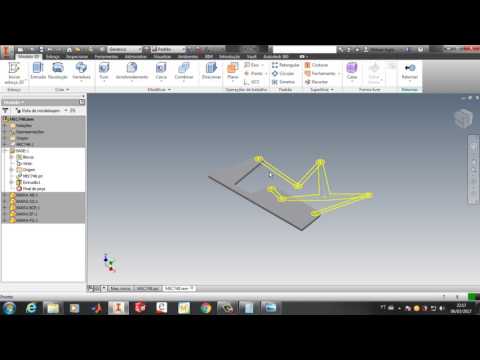

Parte 1: Construção dos blocos; construção dos componentes; criação dos modelos 3D no ambiente da montagem; montagem dos componentes e dos modelos 3D; criar uma restrição na barra AB para realizar o movimento do mecanismo.

Parte 2: Construção dos pinos; construção da manivela;  criar uma restrição angular no pino do ponto A para realizar o movimento do mecanismo; alterar as cores das peças do mecanismo.

Parte 3: Análise Dinâmica do Mecanismo:

- Simulação, traçar o ponto E (Trace), traçar o ponto C;

- Gráficos de posição, velocidade e acelaração dos pontos E e C;

- Criar posições de posições do mecanismo;

- Criar vistas sobrepostas das posições criadas na montagem, realizadas no ambiente 2D.

- Resultados - comparação dos gráficos do ponto E com a medição do ponto E no desenho 2D.
